變壓器繞組變形測試目的

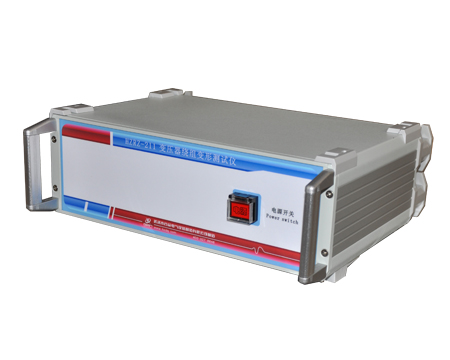

變壓器繞組變形測試是解決變壓器在發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形等故障測量，變壓器繞組變形發生以上故障就會使變壓器繞組分布參數發生變化，影響并改變變壓器原有頻率響應，發生幅度變化和諧振頻點偏移的頻域特征，針對這一特征可以采用HZRZ-211變壓器繞組變形測試儀進行測試。

HZRZ-211變壓器繞組變形測試儀的測量采用國內FRA分析法原理，該原理進行了將近五百多臺變壓器繞組的變形試驗,發現了幾臺繞組嚴重變形和輕微變形的變壓器,但在測試中也曾發生由于測試方法不當和外部干擾考慮不充分而引起的誤判斷,文中對因接地線處理不當而造成誤判斷的例子進行分析。

變壓器繞組變形測試頻率響應分析法與曲線分析

目前電網使用的變壓器繞組變形儀主要是使用頻率響應分析法診斷變壓器繞組變形,頻率響應分析法(FRA)建立在對變壓器繞組分布參數網絡分析的基礎上，當頻率超過1kHz時,變壓器鐵心基本不起作用,每個繞組可視為一個電阻、電容、電感等分布參數構成的無源性雙端口網絡，根據電工學理論，如果繞組發生機械變形，勢必會改變網絡上的電感、電容等分布參數，隨著網絡參數的改變,其頻響特性也隨之改變。因此變壓器繞組變形可以通過比較變壓器繞組頻率響應特性來正確診斷。
