工頻交流耐壓試驗是檢驗電氣設備絕緣強度的最有效和最直接的方法，可以用來確定電氣設備絕緣耐受電壓的水平，判斷電氣設備能否繼續運行，是避免其在運行中發生絕緣事故的重要手段。

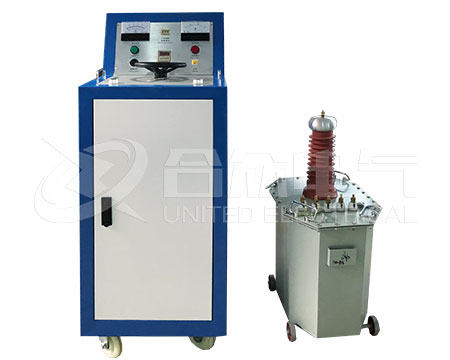

  大部分的電氣設備的出廠試驗項目都包括工頻耐壓試驗。工頻耐壓試驗時，對電氣設備絕緣施加比工作電壓高得多的試驗電壓，這些試驗電壓反映了電氣設備的絕緣水平。工頻耐壓試驗裝置的加壓要持續1min，所以能夠有效地發現導致絕緣抗電強度降低的各種缺陷。

  工頻交流耐壓試驗中需注意的問題

  1、防止工頻高壓試驗中可能出現的過電壓

  過電壓的產生原因?yàn)椋寒?dāng)試驗變壓器施加工頻高壓時，往往會在電容性的試品上產生“容升”效應(實際作用到試品上的電壓值會超過高壓側所應輸出的電壓值)。此外，對初級繞組突然加壓(而不是由零逐漸升高電壓)，或者當輸出電壓較高時突然切斷電源，都有可能由于過渡過程而在試驗回路中產生過電壓。

  解決方法：在變壓器出線端與被測試品之間串接保護電阻(按0.1Ω/V選取阻值)，它的作用是：①限制短路電流;②阻尼放電回路的振蕩過程。

  保護電阻的數值不宜太大或太小：阻值太小，短路電流過大，起不到應有的保護作用;阻值太大，會在正常工作時由于負載電流而有較大的電壓降和功率損耗，從而影響加在被測試品上的電壓值。

  2、試驗變壓器輸出電壓的波形失真及改善措施

  試驗電壓的頻率和波形對各種試驗是有不同程度的影響的。國家標準GB/ T16927.1—2011規定試驗電壓一般應是頻率為45Hz～55Hz的交流電。按有關設備標準的規定，有些特殊試驗可能要求頻率遠低于或高于這一范圍。試驗電壓的波形為兩個半波相同的近似正弦波，且正半波和負半波峰值的幅值差應小于20%。如果峰值和有效值之比應在√2±0.05 以內，認為高壓試驗結果不受波形畸變的影響。

  在高電壓試驗中，有些測量電壓的儀表，測得的值為電壓有效值。當波形畸變時，電壓幅值和有效值的比值不再是√2，就會造成較大的試驗誤差。

  導致波形畸變的主要原因有：試驗變壓器或者調壓裝置的鐵芯飽和;輸入電源電壓的波形不標準。

  可采用濾波的方式進行改善，在試驗變壓器原邊繞組并L-C串聯諧振回路。利用串聯諧振原理，使得高次諧波通過LC串聯短接(通常濾除3次、5次)。
