全絕緣電壓互感器和半絕緣電壓互感器，目前，我國35kV及以下的電力系統中，電力設備廠家和電力用戶習慣用全絕緣和半絕緣來區分電磁式電壓互感器，但是GB1207-2006《電磁式電壓互感器》之3.1通用定義，只對“不接地電壓互感器”及“接地電壓互感器”給出了明確定義，沒有對全絕緣和半絕緣電壓互感器給出定義。要區分全絕緣電壓互感器和半絕緣電壓互感器，首先要了解電壓互感器內部絕緣。

  電壓互感器內部絕緣可分為主絕緣和縱絕緣。主絕緣是一次繞組及高壓引線對二次繞組及地的絕緣;縱絕緣是電壓互感器繞組內部匝間、層間、線段間的絕緣。通過工頻耐壓試驗，可以考核主絕緣;通過感應耐壓試驗才能考核縱絕緣。因此，全絕緣單相電壓互感器一次高壓端有兩個端子，一次繞組與二次繞組及地間的主絕緣都要承受100%工頻試驗電壓。半絕緣單相電壓互感器是一次繞組的一端直接接地，半絕緣三相電壓互感器是一次繞組星形連接點直接接地，半絕緣電壓互感器一次繞組與二次繞組及地間的主絕緣承受的電壓很低，一次高壓端為獨立端子。

  電磁式電壓互感器感應耐壓試驗方法，感應耐壓試驗有兩種電壓施加方式:(1)用規定的試驗電壓對一次繞組直接勵磁;(2)對二次繞組施加足夠的勵磁電壓，使一次繞組感應出規定的試驗電壓值，兩種方法均應在高壓側測量電壓。

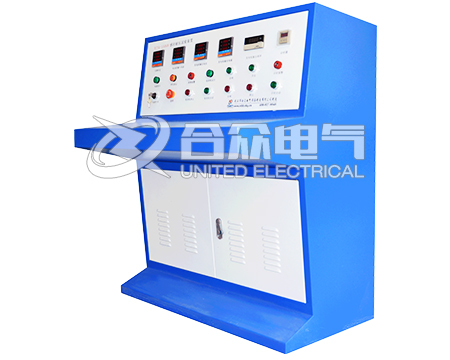

  試驗人員對全絕緣電壓互感器先將一次繞組任意一端接地，對半絕緣電壓互感器先將一次繞組接地端(N端)接地，然后將各二次繞組任意一端、外殼同時接地。把電源接入3倍頻試驗裝置，試驗人員檢查感應耐壓試驗裝置接線是否正確，儀表顯示是否正常，檢查無誤后通知檢定員合閘空升加壓回路，觀察感應耐壓試驗裝置無異常后降壓至零并斷開電源。

  根據感應耐壓試驗裝置實際情況選擇其中一種電壓施加方式，按照試驗裝置的要求連接電壓互感器，審核員檢查無誤后通知檢定員合閘均勻升壓，施加2倍額定電壓值歷時1min，如果沒有發生絕緣損壞或放電閃絡，則認為通過試驗。武漢市合眾電氣提醒，試驗結束，應先斷開試驗電源，穿戴絕緣手套，用放電棒將被試?yán)@組和試驗變壓器的高壓部分接地，并充分放電后，再開始拆線，最后拆除接地線。
