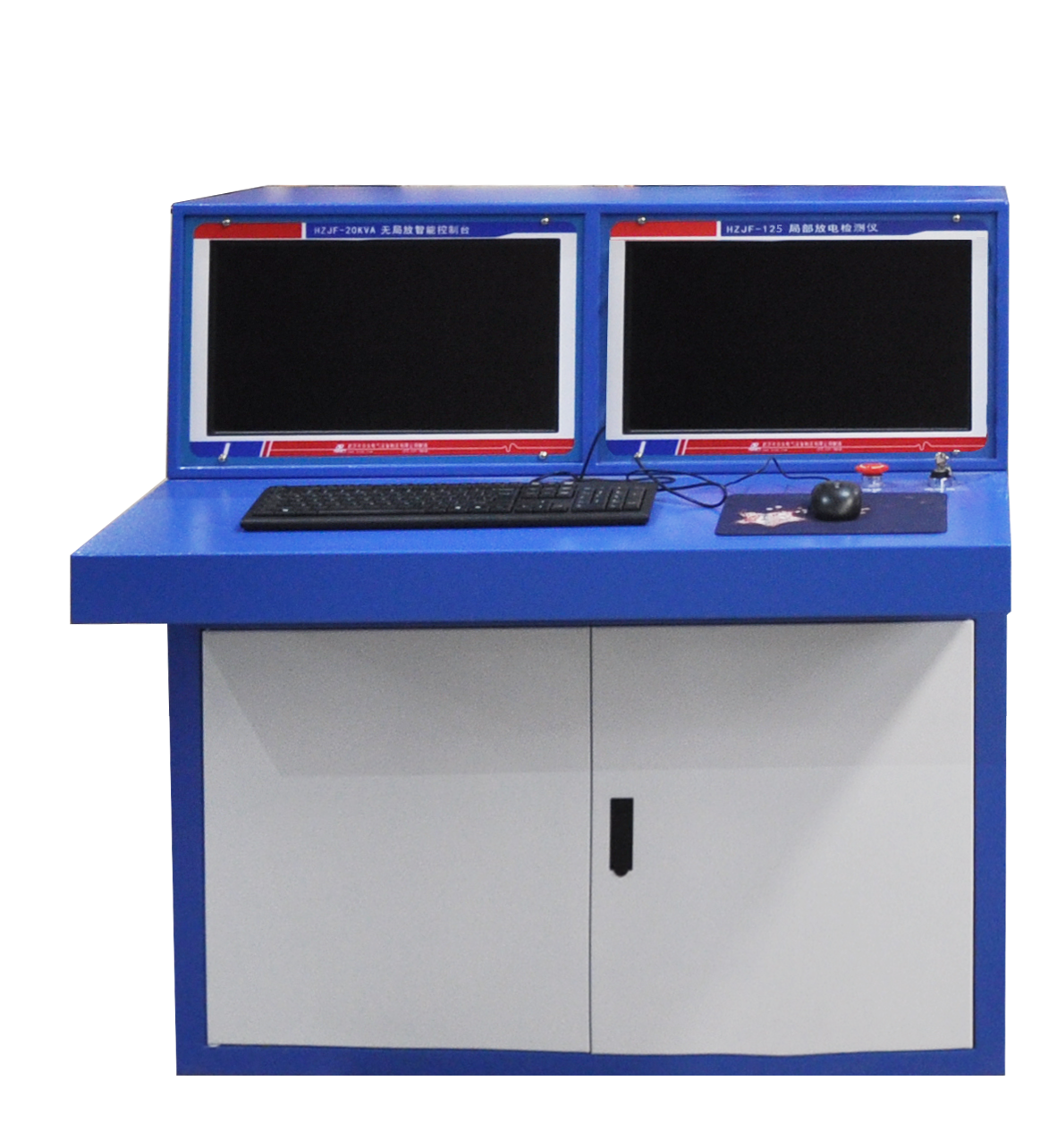

無局放耐壓試驗裝置中全新設計局部放電檢測儀是武漢市合眾電氣技術人員根據多年高壓電氣設備局放檢測經驗設計生產，適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。局部放電檢測儀由主機、局放檢測軟件、電流互感器、輸入單元、高壓校準脈沖發生器、輸入適配器、天線放大器以及連接線組成。

  局部放電檢測儀(以下簡稱為局放儀)是采用全新技術實現的新一代高性能數字化局放測量分析儀器，是傳統模擬局放儀的替代產品。其各種獨創的抗干擾技術使您可以在強干擾環境下進行準確測量;友好的用戶界面和高速采樣刷新速率，具有模擬式局放儀的視覺效果;提供的多種波形分析、記錄手段使您很容易判斷放電的性質;各種試驗數據的自動記錄和處理，能夠很快生成圖文并茂的測試報告。

  采用雙通道嵌入式系統，TFT觸摸屏，系統穩定可靠，故障率低。系統綜合運用了計算機技術、模擬電子技術、高速信號采集技術和先進的數字信號處理及圖形顯示技術，完成局部放電的自動測量和分析。

  無局放耐壓試驗裝置中配備的局部放電檢測儀采用了WINDOWS系列操作平臺，可以自由選擇橢圓、直線、正弦波顯示，二維、三維圖形分析方式以及頻譜視窗、Q-V-F三維特性窗，可靜態對一周波試驗電壓的局放脈沖詳細測量、觀察、分析。可以進行數字開窗操作，任意相位開窗，單窗、雙窗任選，橢圓360°旋轉，以避免干擾對測量的影響。多通道測量及數字差分技術，可靈活組成脈沖極性鑒別或平衡測量回路，有效地抑制干擾脈沖信號。

  先進的頻譜分析處理可以有效地降低背景干擾。多路輸入通道，可一次升壓測量試品的六個局放信號(可擴充)，可方便地分析局放信號的來源。在全漢字操作平臺下，能方便的進行頻帶選擇、增益變換、頻譜分析以及二維、三維圖形顯示。另外系統還可以打印或保存單幅圖形,保存連續時間的圖形數據,以供分析。

  無局放耐壓試驗裝置新設計局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC270、國家標準GB7354-2003《局部放電測量》(PartialDischargemeasurements)和《電力設備局部放電現場測量導則》DL417-91標準要求。
