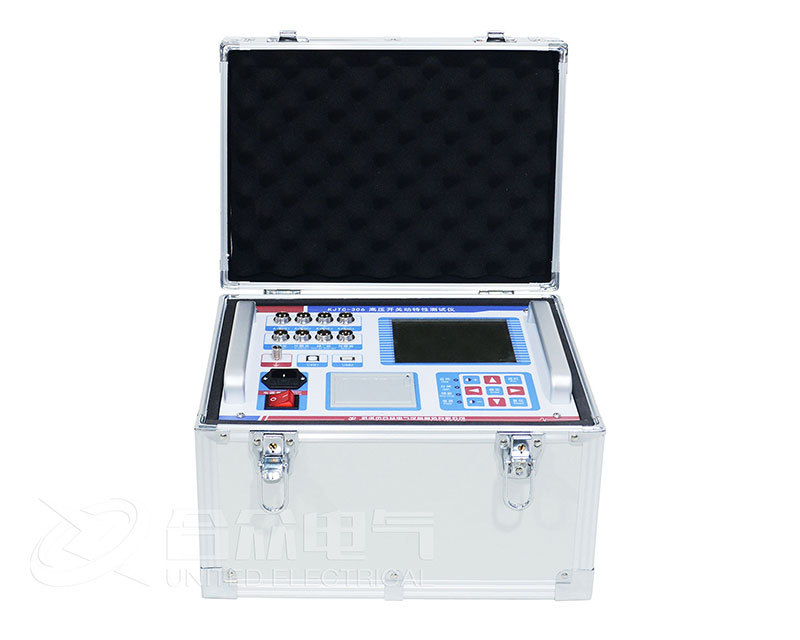

高壓開關動特性測試儀試驗參數的實際意義：

  同步方式：內同步、外同步、空接點。此參數為合、分閘線圈提供電源的不同控制方式，要求此參數的選擇和外部接線一一對應。內同步為內部電源提供電壓DC30-300V，此時要斷開開關本身電源。

  外同步為外部電源提供電壓AC/DC30-300V給合、分閘線圈，外部電源電壓信號輸入到儀器，提供高壓開關動特性測試儀開始采集工作的基準。空接點同步為開關本身電源提供電壓給合、分閘線圈，內部只輸出合、分閘兩路獨立的無源空接點。

  額定電壓：30-300V。此參數為內同步方式下的輸出電壓的大小。

  測試時間：0-15s。采集開關的斷口和速度信號的時間長度。

  通電時間：0-9.9s。內同步方式下，內部電源輸出電壓的時間長度。

  參考通道：A1、B1、C1、A2、B2、C2。用來判斷開關的狀態，也為速度計算提供參考。

  速度定義：定義1、定義2、定義3、定義4。速度定義參考上述的速度定義說明。

  平均速度：0%-100%。兩個百分用來計算合、分閘這一段行程內的平均速度。

  傳感器：25mm、50mm、100mm、150mm、200mm、300mm、400mm、700mm、角速度阻式、角速度編碼。高壓開關動特性測試儀此參數用來選擇傳感器方式，要求內部選擇和外部接傳感器一致。前八個選項為不同長度直線傳感器選擇，后兩個選項為角速度傳感器選擇。

  參考位移：行程、開距、比例。此參數用來標定速度傳感器的采集量和實際位移的對應關系。直線傳感器大多可選比例1.0，角速度傳感器要求把角度轉化為位移，因此必須選擇行程或開距。
