合眾電氣智能互感器測試儀的參數設置。

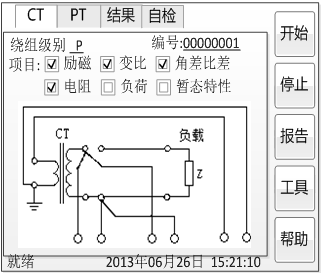

  試驗參數設置界面如圖3。
  圖3 基本參數設置界面

  合眾電氣智能互感器測試儀參數設置步驟如下：

  合眾電氣智能互感器測試儀用旋轉鼠標切換光標，選擇要進行的試驗項目，當光標停留在某個試驗項目時，屏幕顯示與該試驗項目相關的參數設置；當光標離開試驗項目時，屏幕顯示所選試驗項目所對應的接線圖。

  合眾電氣智能互感器測試儀可設置的參數如下：

  ①編號：輸入本次試驗的編號，便于打印輸出記錄。

  ②額定二次電流：電流互感器二次側的額定電流，一般為1A和5A。

  ③級別：被測繞組的級別，對于CT，有P、TPY、計量、PR、PX、TPS、TPX、TPZ等8個選項。

  ④當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。

  ⑤額定頻率：可選值為：50Hz或60Hz。

  ⑥合眾電氣智能互感器測試儀最大測試電流：一般可設為額定二次電流值，對于TPY級CT，一般可設為2倍的額定二次電流值。對于P級CT，假設其為5P40，額定二次電流為1A，那么最大測試電流應設5%*40*1A=2A；假設其為10P15，額定二次電流為5A，那么最大測試電流應設10%*15*5A=7.5A。
