高壓試驗變壓器與電力變壓器相比：容量不很大，額定電壓較高、允許持續工作時間短、多工作在電容性負荷下、經常要放電、通常高壓繞組一端接地、不需要附加散熱裝置、體積較小等特點。

串級式試驗變壓器的應用

單臺試驗變壓器的電壓不會太高，當試驗需要較高的試驗電壓時，常采用幾臺變壓器串接的方法來提高試驗電壓。

串級高壓試驗變壓器投資小，經濟實惠。由于整個試驗裝置由數臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既可以串接成高出數倍的單臺試驗變壓器輸出電壓組合使用，又可以分開成幾套單臺試驗變壓器單獨使用。

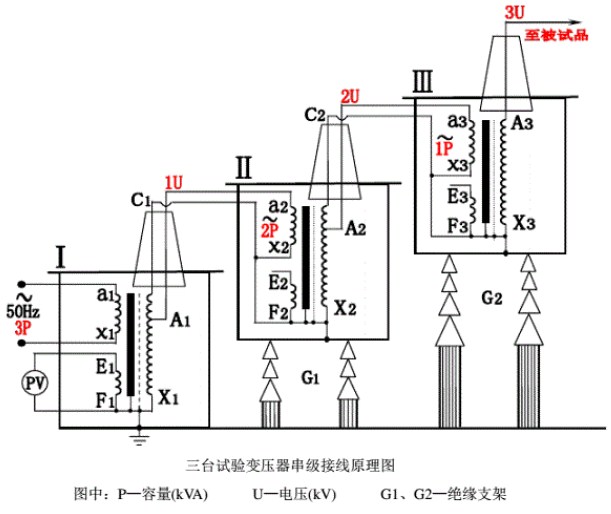

在第一級和第二級的試驗變壓器中都有一個勵磁繞組A1C1和A2C2。低壓電源加在試驗變壓器Ⅰ的初級繞組a1x1，上，單臺試驗變壓器Ⅰ、Ⅱ、Ⅲ的輸出電壓都是U。勵磁繞組A1C1 給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2C2給第三級試驗變壓器I的初級繞組供電。試驗變壓器Ⅰ的箱體接地，試驗變壓器Ⅱ、Ⅲ的箱體對地絕緣，分別處在對地為1U 和2U的高電位上，。這樣第一級、第二級、第三級試驗變壓器對地的額定輸出電壓分別為1U、2U、3U；其額定容量分別為3P、2P、1P。

對于n臺變壓器串級使用時，試驗裝置利用率=[2/1(n+1)]×100%，可見，隨著級數的增加，裝置利用率顯著降低，因此一般串級級數n小于3~4。
