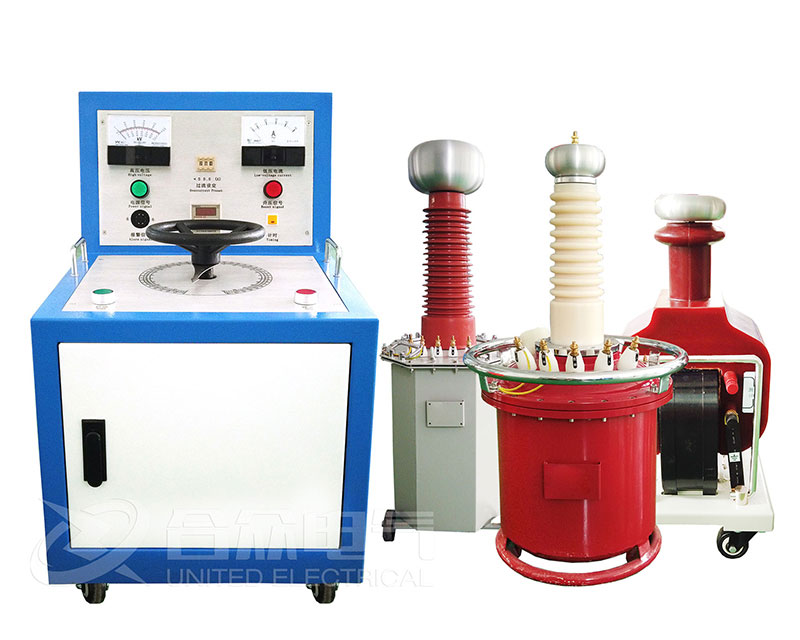

交流電壓試驗的術語和定義

交流電壓峰值peakvalueofan alternating vollage

正負半波峰值的平均值。

注：在許多情況下儀器只測量一個極性的峰值,如果經確認電壓波形對稱,且在6.2.1.1要求的范圍內,這樣的單極性峰值是可以接受的。

試驗電壓值value of the test voltagc

峰值除以√2。

注：有關技術委員會可能要求測量試驗電壓的方均根值(有效值),而不是峰值。例如考慮熱效應時,測量方均根值可能更有意義。

方均根(有效)值r.m.s.value

一個完整的周波中電壓值平方的平均值的平方根

申壓跌落voltage drop

幾個周波的短時間內試驗電壓的瞬時降低。

試驗電壓

對試驗電壓的要求

電壓波形

試驗電壓一般應是頻率為45Hz~55Hz的交流電壓,通常稱為工頻試驗電壓。有些特殊試驗,有關技術委員會可規定頻率低于或高于這一范圍。

注1:IEC60060-1頻率范圍為45Hz~65Hz,考慮到60Hz對我國電網不適用,故將頻率范用定為45Hz~55 Hz以便與 GB 311.1相一致。

注2:GB/T16927.3規定的交流試驗電壓的頻率為10Hz~500Hz。試驗電壓的波形應為近似正弦波,且正半波峰值與負半波峰值的幅值差應小于2%。若正弦波的峰值與有效值之比在V2士5%以內,則認為高壓試驗結果不受波形畸變的影響。

對于常用的一些試驗回路允許更大的偏差。但注意,特別是試品具有非線性特性,可能會使正弦波產生嚴重畸變。

注:除了上述要求,可用總諧波失真度(THD)來表征波形畸變,因?yàn)檫@可能對局部放電模式識別測量很重要。具體可由有關技術委員會規定。

容差

若試驗持續時間不超過60s時,在整個試驗過程中試驗電壓的測量值應保持在規定電壓值的士1%以內。當試驗持續時間超過60s時,在整個試驗過程中試驗電壓測量值應保持在規定電壓值的士3%以內。

試驗電壓源,包括附加電容,應足以提供瞬態放電電流,并在濕試驗和污穢試驗時壓降不超過 20%。

注:必須強調，容差為試驗電壓規定值與試驗電壓測量值之間允許的差值。它與測量不確定度不同。
