便攜式局部放電檢測儀，是一種用于在不中斷設備運行（帶電）的情況下，檢測和定位電氣設備（如高壓電纜、開關柜、變壓器、絕緣子等）內部或表面因絕緣缺陷而產生的局部放電（Partial Discharge, PD） 現象的便攜式儀器。

便攜式局部放電檢測儀相關術語解釋：

局部放電 (PD)： 指電氣設備內部絕緣的局部區域發生的放電現象，但并未貫穿整個電極。它是絕緣劣化的重要早期征兆。就像水管上的一個小銹點，雖然還沒完全破裂，但已經開始滲水。

帶電測試： 意味著被檢測的設備不需要停電，可以在正常運行電壓下進行檢測，極大提高了供電可靠性和檢測效率。

便攜式： 設備設計輕巧，電池供電，便于現場技術人員攜帶和操作。

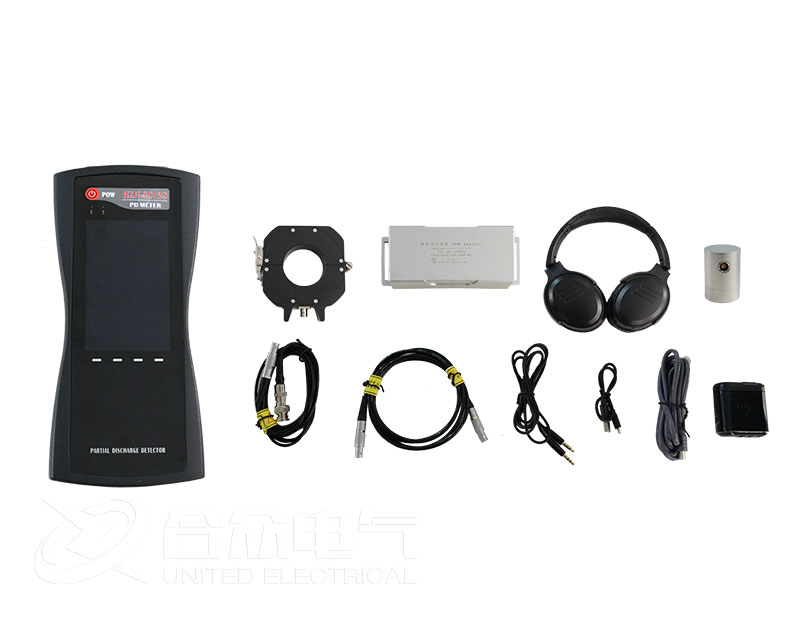

便攜式局部放電檢測儀核心組成部分

主機/分析儀： 核心大腦，用于信號處理、數據分析、顯示和存儲。通常具有觸摸屏界面。

傳感器：

UHF傳感器： 用于探測GIS（氣體絕緣開關設備）、變壓器等內部的放電。

HFCT傳感器： 鉗形結構，卡在設備的接地線上檢測放電電流脈沖。

超聲波傳感器： 用于空氣絕緣設備的外部放電檢測和精確定位。

TEV傳感器： 集成在主機上，用于開關柜檢測。

軟件系統： 內置智能算法，用于識別放電類型（內部放電、表面放電、電暈放電）、評估放電嚴重程度、生成報告等。

附件： 包括耳機（用于聆聽超聲波異響）、延長桿、充電器、便攜箱等。

便攜式局部放電檢測儀主要功能特點

非侵入式檢測： 不影響設備正常運行，安全可靠。

早期故障預警： 能在絕緣故障發生前及時發現潛在問題，實現預測性維護。

放電類型識別： 智能軟件可區分不同類型的放電，幫助判斷故障性質。

放電量評估： 對放電的嚴重程度進行初步評估。

精確定位： 結合超聲波和UHF技術，可精確找到放電點，為檢修提供明確目標。

數據存儲與報告： 記錄檢測數據，生成歷史趨勢圖和分析報告，便于跟蹤設備狀態。

用戶友好： 便攜設計，操作簡單，結果直觀顯示（如波形圖、PRPD譜圖、信號強度等）。

便攜式局部放電檢測儀主要應用范圍

電力系統： 發電廠、變電站、配電網的日常巡檢。

開關柜： 是最主要的應用場景，檢測內部絕緣故障。

電力電纜及附件： 檢測電纜終端頭、中間接頭的制作工藝缺陷和老化。

變壓器： 檢測內部絕緣油和紙的劣化。

GIS（氣體絕緣組合電器）： 檢測內部自由金屬顆粒、絕緣子缺陷等。

架空線路： 檢測絕緣子串的劣化或污閃。

工業領域： 大型工廠、礦山、石油化工企業的供電系統維護。

軌道交通： 地鐵、高鐵的牽引供電系統檢測。

新能源： 風電場、光伏電站的升壓站和集電線路檢測。
