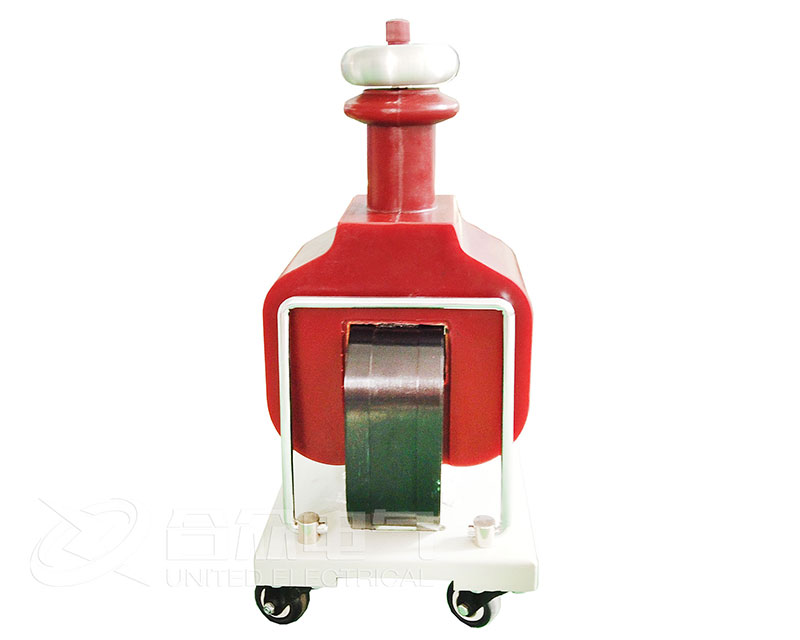

干式試驗變壓器是現代電氣絕緣測試中常用的設備，因其輕便和安全特性，特別適合現場作業。

一、主要應用場景

干式試驗變壓器主要應用于需要對電氣設備進行絕緣強度考核的場合，具體包括：

• 電力系統：供電局、變電站等在現場對電力變壓器、電纜、開關柜等進行工頻耐壓和直流泄漏試驗。

• 設備制造與科研：電氣設備廠對產品進行出廠檢測，以及科研單位、高校實驗室進行高壓絕緣試驗。

• 工礦與特殊環境：鐵路、油田、礦山等企業由于現場條件復雜，對設備便攜性和安全性要求高，干式變壓器是理想選擇。

二、核心優勢與特點

干式試驗變壓器之所以成為笨重油浸式變壓器的升級替代品，主要得益于以下特點：

特點維度	具體優勢	簡要說明
物理特性	輕量化與便攜	重量比同規格油浸式變壓器減輕約30%-50%，部分超輕型產品更輕，便于現場搬運。
	體積小巧	采用環氧真空澆注及CD型鐵芯工藝，結構緊湊，節省空間。
性能與維護	無滲漏、免維護	摒棄了傳統油絕緣，徹底解決了漏油問題，且具備防潮、耐塵、難燃等特性。
	絕緣強度高	環氧樹脂澆注有效削弱了漏磁，提高了電氣絕緣強度和抗潮濕能力。
功能與安全	交直流兩用	配合高壓硅堆，可輸出直流高壓，滿足直流耐壓和泄漏電流試驗需求。
	保護功能完善	通常集成了過流保護、過壓保護、零位啟動、放電報警等功能，確保操作安全。

三、選型指南

選擇合適的干式試驗變壓器，主要依據被測設備的試驗電壓和電流需求。

1. 確定關鍵參數：輸出電壓與容量

• 輸出電壓 (kV)：必須高于被試品的最高試驗電壓。常見規格有50kV、100kV、120kV等。

• 輸出容量 (kVA)：決定了帶負載能力。對于大電容量試品（如長電纜），需要更大容量的設備以保證試驗電壓不跌落。常見規格有3kVA、5kVA、10kVA、20kVA等。輸出電流 (mA) 可通過容量和電壓換算得出。

2. 常見規格參考

以下是市場上幾種典型規格的參數對比，供您選型時參考：

型號規格示例	容量 (kVA)	輸出電壓 (kV)	輸出電流 (mA)	重量 (kg) 約	適用場景
GTB-1.5/50	1.5	50	30	12-13	小型開關、絕緣子、簡易現場測試
GTB-3/50	3	50	60	25-30	常規電氣設備、10kV及以下電力設備預防性試驗
GTB-5/50	5	50	100	32-47	大容量試品、35kV變壓器耐壓
GTB-10/50	10	50	200	61-68	高電容電流需求的測試
GTB-5/100	5	100	50	66-72	更高電壓等級的小電流測試
GTB-10/100	10	100	100	75-77	110kV等級設備的交流耐壓試驗

四、使用注意事項

高壓試驗具有危險性，必須嚴格遵守操作規范，以下五點請重點關注：

1. 接地必須可靠

試驗前，確保變壓器外殼、高壓尾及操作臺均可靠接地。這是保障人身和設備安全的第一道防線。

2. 升壓與回零操作

• 合閘前，確認調壓器在零位。

• 升壓過程應均勻、緩慢，密切監視電壓表和試品情況。

• 試驗時間到達后，應迅速將調壓器回零，再切斷電源。

3. 放電程序

試驗結束后，切不可直接觸摸高壓輸出端。必須先使用放電棒通過電阻對試品和變壓器高壓端進行放電，然后才能進行直接接地放電和拆線。

4. 運行時間限制

干式試驗變壓器多為短時工作制。通常允許連續運行時間為1小時，滿負荷下可能更短。請勿長時間連續滿載運行，以免過熱損壞。

5. 異常聲音識別

試驗中注意傾聽放電聲。微弱的"噼啪"聲可能是空氣電離，屬正常；若出現響聲干脆、伴有火花的"啪"聲，則可能是絕緣擊穿，應立即停機檢查。
